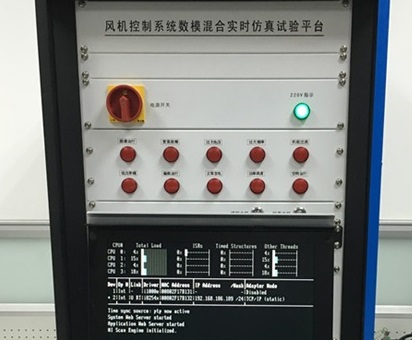

风机控制系统数模混合实时仿真试验平台是针对XXX研究院的测试需求，基于NI设备以及HiLab硬件在环仿真测试软件，主要用于为6MW及以下风电机组进行主控逻辑及保护功能验证与测试的解决方案。

本平台由运行支撑平台、测试支撑平台和监控终端三部分组成。运行支撑平台设计仿真三个变桨驱动器、各功能涉及的模拟/数字信号以及风机主控指令通信链路的工作环境，完成对变桨控制器控制指令下达，信号环境仿真，数据反馈解读和监控功能。测试支撑平台是测试用例实现的载体，完成测试用例的编辑、执行和下载功能，为仿真测试提供实验的基础，在本试验中将提供各继电器当前状态，随时间变化，与主控的指令交互以及对于测试结果的判别。监控终端将实时显示当前设备状态和通信情况。

本平台主要功能如下：

l  测试平台能够为6MW及其以下风电机组进行主控逻辑及保护功能验证与测试；

l  能够兼容国内主流风电机组各供应商的PLC主控控制器；

l  测试系统所使用风电机组模型应能反映风电机组的运行过程中机械部分（叶片、塔筒、传动链等）应力、载荷和振动等参数；

l  支持Bladed模型及详细的Matlab电磁暂态模型；

l  测试平台人机操作界面对风速、风轮转速、变桨角度、发电机转速、发电机扭矩等参数的采集存储频率不小于1kHz，图像实时显示频率不小于50Hz；

       测试平台所涉及的风电机组主控逻辑与保护逻辑可在二次系统进行可视化编辑，测试平台设计完成后，底层程序无需调整即可开展各项测试。
