CJXX系列是雷神自主研发系列化冲击波、爆炸和振动领域的数据采集与记录仪产品,配合行业领先的传感器探头构成完整的冲击波、爆炸及振动测量分析系统。该系列产品基于嵌入式计算机价格,可配置资源通道,并支持扩展功能,最高支持128路信号同时采集,支持振动、压力、温度、总线等信号类型通道自由组合配置。

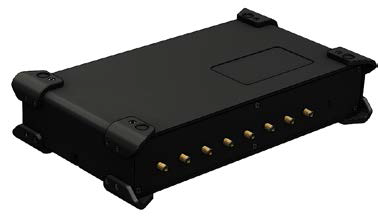

接口可根据用户需求定制,支持28VDC或220V交流供电,设备外观如图1所示。
具备多种测量功能,其资源包括模拟量采集、时间同步、触发(I/O、总线)、网口、串口、CAN等可扩展端口和丰富可配置IO,是工业现场数据采集、分析、仪器控制等应用的理想选择。
典型技术参数:
声音振动采集
专为声音和振动应用而设计的高精度数据采集模块。 该模块包含了适用于麦克风、加速度计及其它具有超宽动态范围的传感器的硬件和软件,以实现精密的测量。 常见应用有:音频测试;汽车噪声、振动和声振粗糙度(NVH);以及机器状态监测。
针对±316 mV到±42.4 V输入范围的6种增益设置
采样率高达204.8 kS/s的同步采样模拟输入
软件可配置的AC/DC耦合和IEPE调理
可变抗混叠滤波器
支持IEEE 1451.4 1类智能(TEDS)、ICP传感器
动态范围为118 dB的24位模数转换器
可选的时间同步功能
可根据需求选配数据存储磁盘空间
在线数据分析
数据分析可提供多种信号处理算法,能够细致精确的分析数据,分析结果能够做为被测设备性能鉴定、故障诊断的依据,本系统软件提供如下分析算法:
倒谱分析
三分之一倍频程分析
幅值域分析
频域分析
联合时频域分析
阶次跟踪分析
提取噪声振动的特征信息
离线数据处理
虽然实时分析在测量过程中能够分析并显示一些信号特征, 但是只有获取全局试验数据,进行更详细、更高级的时域频域分析,用特定的信号处理方法对存储数据进行事后分析后才能揭示出某些特定的现象。
数据回放

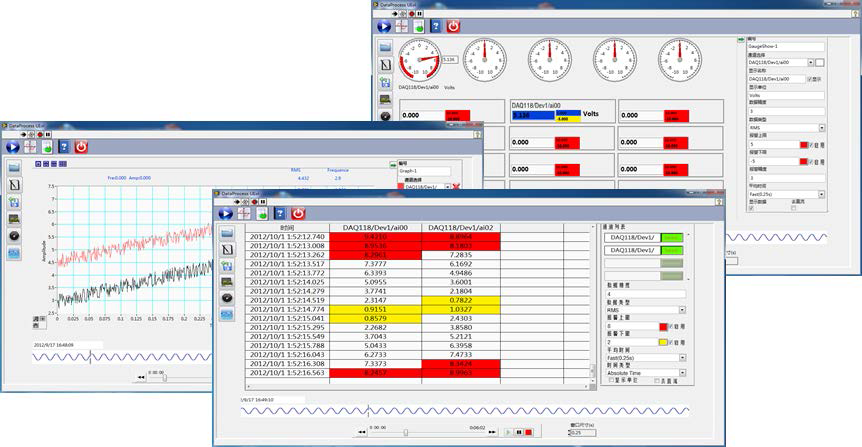

数据回放是以模拟采集过程的方式浏览试验数据,浏览过程可调节播放窗口长度、播放速度、播放控制等。
数据回放过程的显示面板可由用户定义,可选择单个/多个时域谱、数值/指示表、数据列表等多种显示模式,可选择幅值谱、功率谱等多种谱分析算法及滤波、积分等信号处理算法,并可在回放过程中显示动态数据分析结果。
压力采集
压力采集通道支持多通道同步以及多设备时间同步功能,等产品可根据不同应用场景选配。
可应用于:
空气冲击波测量
冲击波入射&反射压力测量
爆炸总冲量测量
冲击波到达时间测量
爆炸物批量验收
采样率支持100K、200K、500K、1M、2M、3M、5M、10M选配或定制要求;
AD分辨率16bit、18bit、24bit可选;
多种触发方式兼容
可根据冲击波或爆炸的不同应用场景选配传感器
可根据需求选配数据存储磁盘空间
弹道压力测试
爆炸 冲击波
典型应用
爆炸物检测与评估
靶场试验场测试
噪声监测
模态分析
智能制造远程采集与传输
汽车传感器测试采集
汽车ECU控制单元仿真与测试系统
振动与噪声信号采集分析
